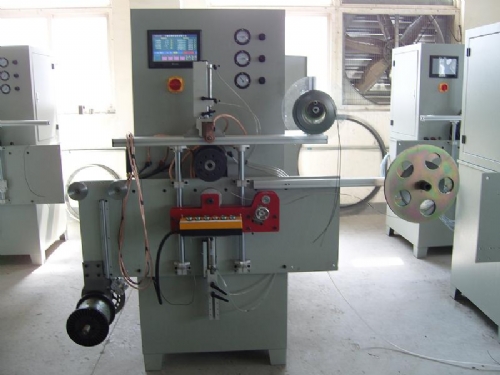

自动缠绕机 PX300C
这种机器的设计就是为了提高生产力，确保垫片质量的重复性及简易的操作性能。
它仅仅需要添加钢带和填充料，就可以自动生产带内环或不带内环的缠绕垫片，它的生产
直径在15MM到300MM之间。
通过人机界面，预先设定垫片的生产数量、圈数、尺寸及点焊的点数、角度、焊接
功率。在程序微处理器的控制下，伺服电机带动内环或垫片模芯，同时使钢带和装填物
缠绕，并自动完成点焊。
自动的平钢带成型工艺，既省掉了预压成型的工序，又能大大的提高垫片的回弹力，
降低垫片的预紧力，提高密封性能。
特别配有两套钢带装料机构：
1 传统的盘片式钢带装料机构。
2 标配的钢带装料机构，可以一次上料20--25公斤。
选择配置：
1 垫片的规格可选：（3.2mm 4.5mm 6.4mm ).V型或W型。
2 随机配有1/2--8寸150LB ANSI标准模芯，有内环和没内环两种模式。其它
模芯可根据客户需要订制。
技术参数
型号	PX300C缠绕机
生产范围	有内环或没内环 1/2--8寸
垫片厚度	4.5mm
最大垫片外部直径	300mm
最小垫片内部直径	15mm
垫片外径的重复性	±0.2mm
主轴转速	0--250rpm
需用功率	8kw
主轴电机功率(伺服电机)	1.5kw
焊接功率	6kw
电压	380V/220V可选
压缩空气	6--8
PLC	xinjie
垫片单件生产时间	20--30秒例：ANSI 6”150LB
外型尺寸	180011001900mm
整机重量	600kg
